- 16A (COMP) / 8A (DEG)
- Sonde PTC fournie
- Horloge Temps réel
- Remplace la référence : EWDR 961/AR/C
Le DR 983 est un régulateur destiné au froid positif avec dégivrage naturel. Il a une entrée sonde PTC et une sortie relais pour le compresseur. Les dégivrages se font de façon cyclique par l’arrêt du compresseur. Il dispose également d'une autre sortie relais configurée en dégivrage par défaut, mais qui peut être configurée en alarme, ventilateur, ou autre suivant les besoins du client. La température est affichée sur un écran à trois chiffres plus le signe. Les deux entrées numériques permettent de raccorder un contact de porte, une mise en fonctionnement économique ou stand-by. Il est en format Rail Din et d'une largeur de 4 DIN. L'alimentation est 230Vca. Il dispose en plus d'une horloge temps réel.

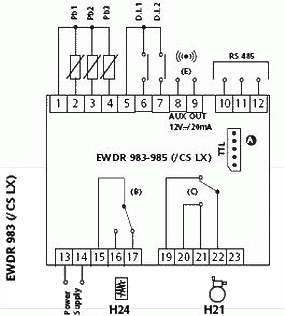

Description du schéma électrique :
1-2 Entrée sonde 1
1-3 Entrée sonde 2
1-4 Entrée sonde 3
5-6 Entrée numérique 1
5-7 Entrée numérique 2
8-9 Sortie 12Vcc d'alarme
15-16 Relais N.O
15-17 Relais N.F
19-22 Relais N.F
20-22 Relais N.O
13-14 Alimentation
A Connexion TTL pour Copy Carte
Fiche technique
pour sauvegarder et copier les paramètres et les configurations d'un appareil à un autre.
