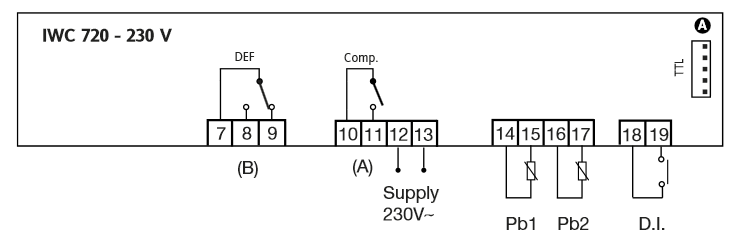

Description du schéma électrique :
7-8 Relais N.O
7-9 Relais N.F
10-11 Relais N.O
12-13 Alimentation
14-15 Entrée sonde 1
16-17 Entrée sonde 2
18-19 Entrée numérique A Connexion TTL pour Copy Carte
IWC 720 230V NTC
Fiche technique
- Application
- Réfrigeration
- Alimentation
- 230V
- Boîtier
- plastique en résine
- Protection frontale
- IP 65
- Entrées sonde
- 2x NTC
- Sorties relais
- 2
- Sonde comprise
- 2 sondes NTC Silicone 1,5 m
- Caractéristiques Relais
- Compresseur (2 cv), sortie configurable, régulation 2 sondes
- Gamme de mesure
- -55...110°C
- Résolution
- 1 ou 0,1 °C
- Précision
- mieux que 0,5% de la pleine échelle
- Affichage
- 3 chiffres et demi + signe
- Dimensions frontales
- 180 x 37 mm
- Profondeur
- 69 mm
- Montage
- Encastrable
- Découpe
- 150 x 31 mm
- TTL
- pour Copycard
- marque
- ELIWELL
